Afvoerslang koppelen DAB Nova Up of Verty Nova
Heeft u een nieuwe dompelpomp uit de DAB Nova Up- of Verty Nova-serie gekocht? Dan wilt u natuurlijk direct aan de slag. Het aansluiten van de afvoerslang is heel eenvoudig. Met deze handleiding helpen we u stap voor stap. Zo weet u zeker dat alles goed vastzit en kunt u de pomp meteen gebruiken.
Hoe koppel ik de afvoerslang aan de pomp?
Voordat u begint, is het handig om alle onderdelen klaar te leggen.
Uit de doos van de pomp
De dompelpomp
Een terugslagklep (klein wit of zwart onderdeel)
Een slangtule
Uit de verpakking van de afvoerslang
De afvoerslang (7 meter)
Drie losse koppelstukken (een draadsok en een dubbele nippel)
Tip: Heeft u meerdere afvoerslangen besteld? U kunt deze zonder extra hulpstukken aan elkaar koppelen om de afstand te vergroten.
Bekijk de onderstaande video om te zien hoe makkelijk u een afvoerslang aan deze dompelpompen kunt koppelen.
Stappenplan: Zo koppelt u de slang aan de pomp
Volg de stappen hieronder om de slang correct te monteren.

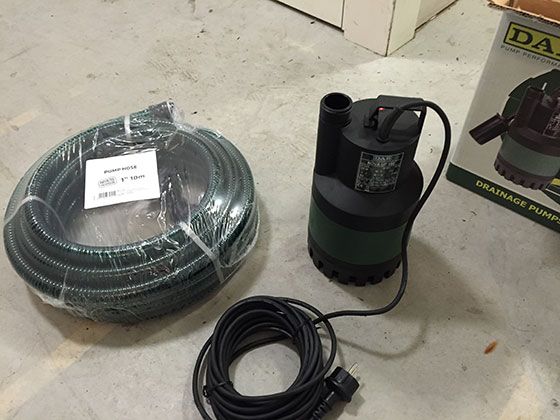

1. De inhoud van de dompelpomp bestaat uit een dompelpomp, slangtule en terugslagklep.

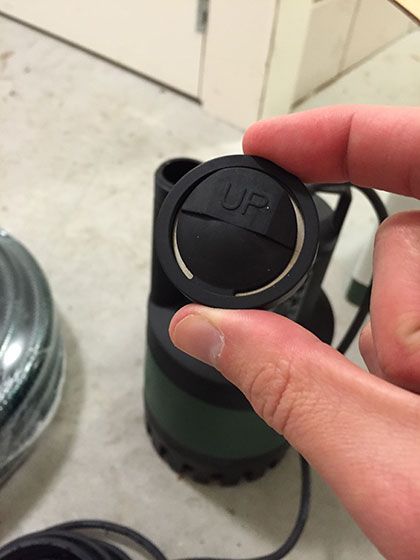

2. Pak de terugslagklep (zit in de doos van de pomp) en zorg ervoor dat het woord "UP" zichtbaar is.
3. Plaats nu de terugslagklep op de pompuitlaat. met het woord "UP" naar boven.

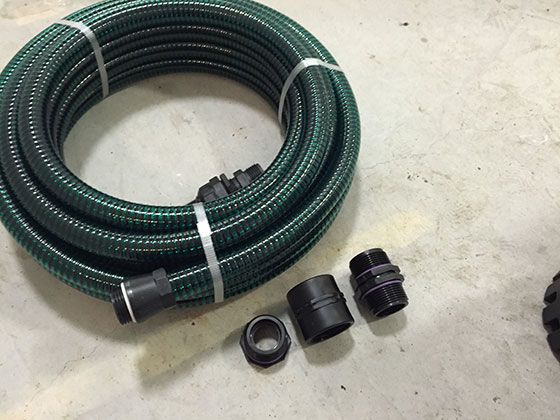

4. De inhoud van de slang bestaat uit de slang en 3 koppelstukken.

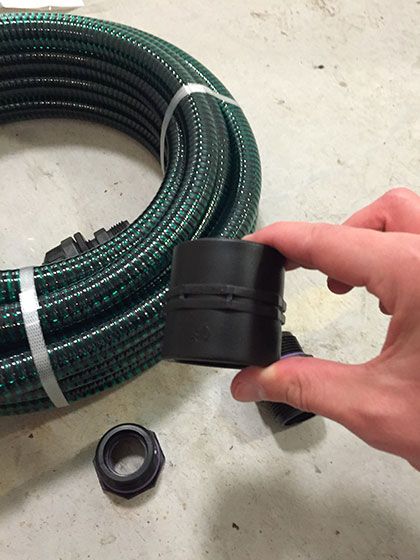

5. Neem nu de draadsok (wordt geleverd met de afvoerslang).

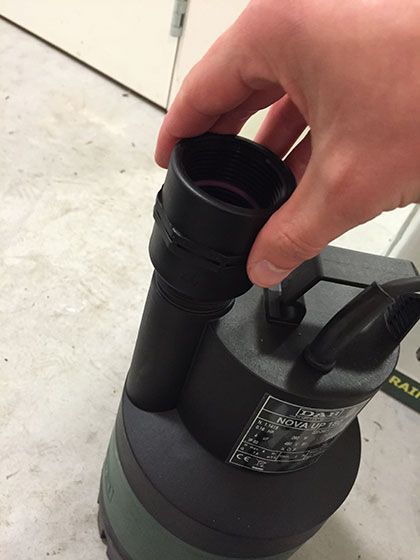

6. Schroef deze over de terugslagklep, op de pompuitlaat.

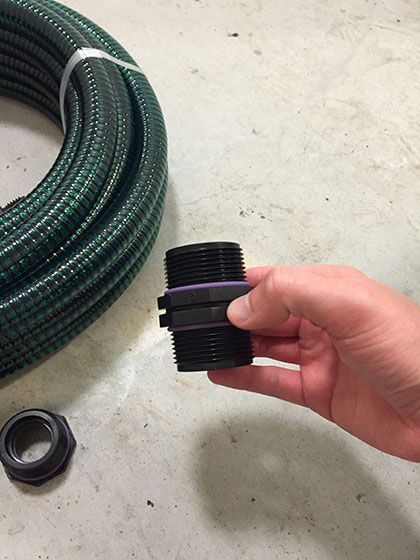

7. Neem de dubbele nippel.

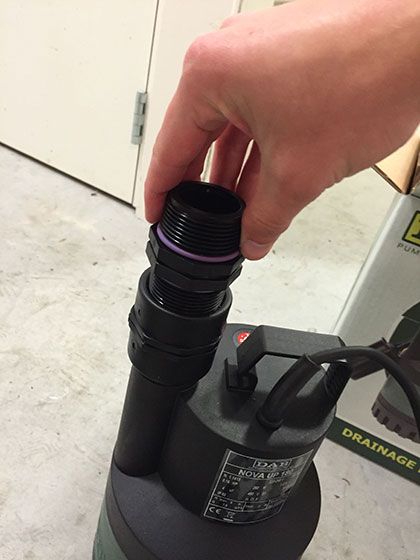

8. Schroef deze in de draadsok.

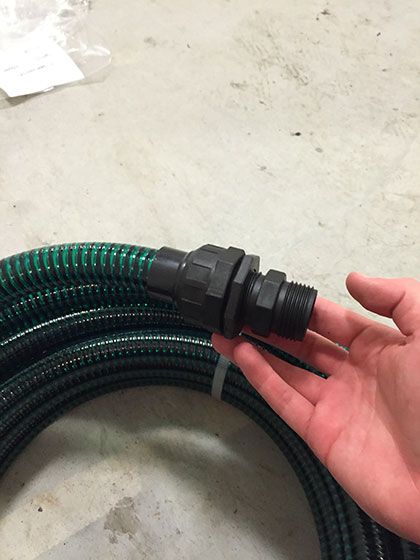

9. Pak van de slang het smalle eind.
10. Draai er alle koppelingen tegelijk uit.

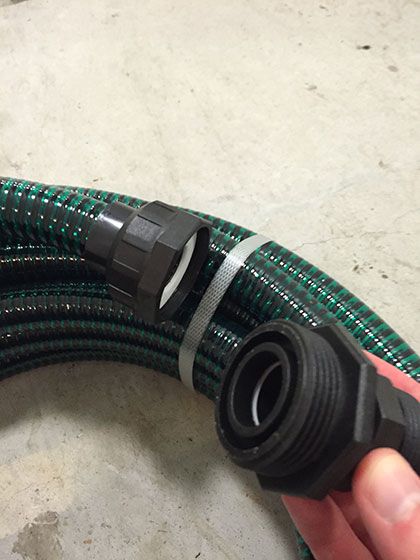

11. Het uiteinde van de afvoerslang ziet er vervolgens zo uit.

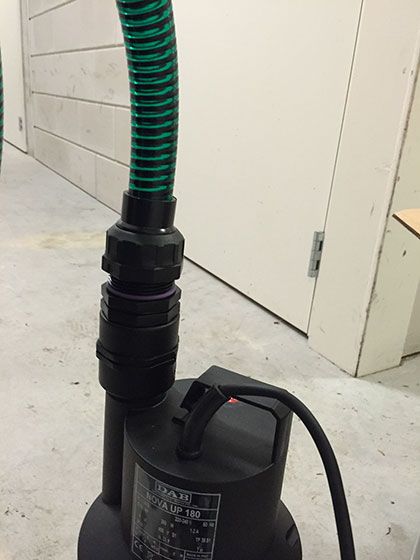

12. Schroef de afvoerslang nu op de koppelstukken op de pomp.
U kunt nu beginnen met pompen!
Hulp nodig of slang bestellen?
Deze afvoerslang is speciaal door ons geselecteerd voor de DAB Nova Up en Verty Nova pompen. Alle benodigde koppelstukken uit dit stappenplan worden direct meegeleverd. Zo hoeft u niet op zoek naar losse onderdelen en weet u zeker dat alles perfect past.
